FEUERWEHRPLÄNE
nach DIN 14095
Gelsenkirchen ist ein Ruhrgebiet-Standort mit Industrie-, Gewerbe-, Veranstaltungs- und Infrastrukturobjekten. Ein Feuerwehrplan nach DIN 14095 ist mehr als ein Grundriss: Er besteht aus einem grafischen Teil und einem Textteil, die zusammen ein vollständiges Führungsmittel für die Einsatzkräfte bilden. Die TGZ GmbH erstellt beide Teile aus einem Guss — abgestimmt auf die Vorgaben der Feuerwehr Gelsenkirchen. Inkl. Ortsbegehung.
Die Gestaltungsrichtlinie der Abteilung 37/5 gibt in Gelsenkirchen bis zum Schriftfeld und Stadtplanausschnitt vor, wie Feuerwehrpläne auszusehen haben — inklusive Pflichtformular für Objektinformationen. Solche Richtlinien sind kein Hindernis, sondern eine klare Arbeitsgrundlage.
Grafischer Teil und Textteil — was gehört hinein?
DIN 14095 definiert den Aufbau präzise. Beide Teile müssen konsistent sein — Widersprüche zwischen Plan und Text sind ein häufiger Ablehnungsgrund:
- Übersichtsplan mit Umgebung und Zufahrten

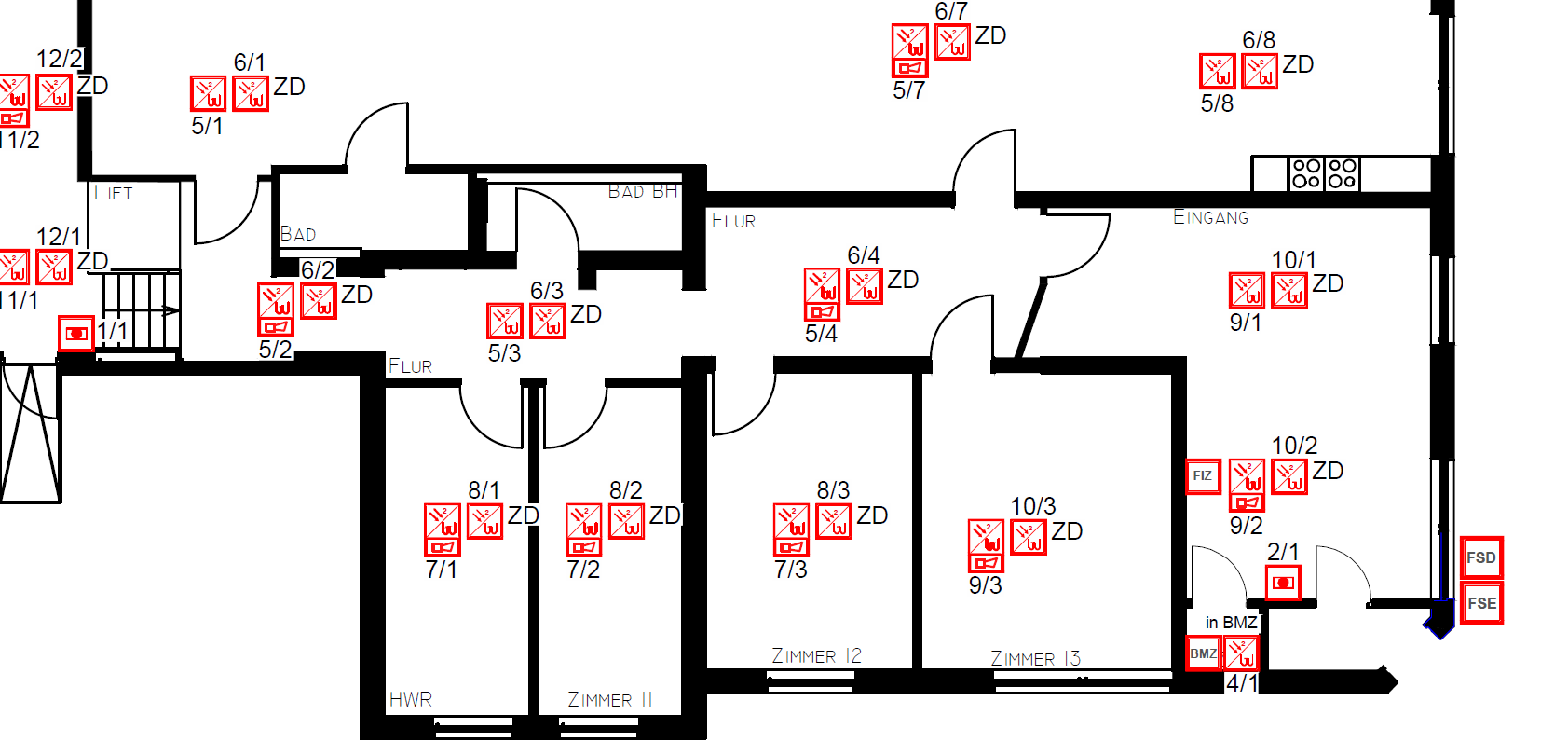

- Geschosspläne aller Ebenen
- Löschwasserentnahmestellen und Hydranten
- BMZ, FIZ, FSD und Freischaltelement
- Brandwände und Gebäudetrennungen
- Sonderpläne je nach Objekt
- Allgemeine Objektinformationen
- Nutzung und Betriebszeiten
- Besondere Gefahrenquellen
- Ansprechpartner und Erreichbarkeiten
- Angaben zu Löschanlagen und Entrauchung
- Hinweise für den Einsatz
Konkretisierungen der Feuerwehr Gelsenkirchen
Über die DIN 14095 hinaus gelten in Gelsenkirchen diese Detailvorgaben für Aufbau und Inhalt:
- Gestaltungsrichtlinie der Abteilung 37/5: Die Pläne sind nach DIN 14095 und der Gestaltungsrichtlinie für Feuerwehrpläne der Abteilung Einsatzplanung und -lenkung zu fertigen.
- Schriftfeld rechts unten: In der rechten unteren Ecke ist ein Textfeld mit Planart, Objektname, Adresse und Planstand vorzusehen — ergänzt um Firmenzeichen und Kontaktdaten des Planerstellers.
- Stadtplanausschnitt auf dem Übersichtsplan: Zur besseren Orientierung ist auf jedem Übersichtsplan ein Ausschnitt der Stadtkarte abzubilden.
- Formular für Objektinformationen: Für die allgemeinen Objektinformationen und textlichen Erläuterungen ist das Formular der Richtlinie (Anlage 4) zu verwenden — zudem ist ein Ansprechpartner für die Aktualisierung zu benennen.
Warum TGZ GmbH?
Die TGZ GmbH aus Oberhausen erstellt Feuerwehrpläne mit sauber ausgearbeitetem grafischen Teil und Textteil — nach DIN 14095 und den Vorgaben in Gelsenkirchen.
Jeder Feuerwehrplan folgt der gültigen Norm und den Gestaltungsvorgaben der örtlichen Feuerwehr.
Die Ortsbegehung am Objekt in Gelsenkirchen ist bei Feuerwehrplänen im Leistungsumfang enthalten.
Wir reichen ein, koordinieren Korrekturen und begleiten den Prozess bis zur Freigabe durch die Brandschutzdienststelle Gelsenkirchen.
Papier, Ordner, digitale Formate — wir liefern alle Ausfertigungen exakt nach lokaler Vorgabe.
Wir erinnern an die 2-Jahres-Prüfung und schreiben Ihre Pläne bei Änderungen zügig fort.
Sie erhalten vor der Beauftragung ein verbindliches Angebot — ohne offenes Stundensatz-Risiko.
Jetzt Angebot anfordern
Füllen Sie das Anfrageformular aus — geben Sie Objekttyp, Adresse in Gelsenkirchen und Anzahl der Gebäude bzw. Geschosse an. Wir melden uns innerhalb eines Werktages mit einem verbindlichen Festpreisangebot.
